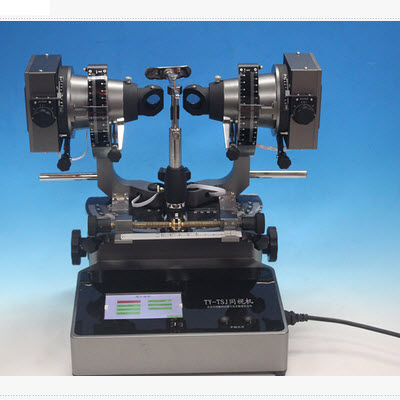

同視機 TY-TSJ

批準文號：京藥監械(準)字2013第2220100號

批準文號：京藥監械(準)字2013第2220100號

一、原理

利用兩個鏡筒將兩眼視野分開，左眼看左畫片，右眼看右畫片，通過凸透鏡將物象投射到兩眼視網膜的一定位置上，再通過視傳導到視皮層進行加工、分析、綜合。如果將分別來自雙眼的物象合二為一，感覺為一個物體，則有雙眼視覺；若不能將雙眼物象合二為一，則說明眼視覺，可以借助于同視機面板的刻度了解患者的斜視度，并對其他一些資料進行分析。            二、性能結構及參數

1.主要由主機、外接電源線、鏡筒手柄等組成。

2.機械性能

2.1通過鏡筒手柄及鏡筒同步旋轉手輪調節左右鏡筒，鏡筒可繞鏡筒水平運動軸轉動，鏡筒水平調節范圍：集合50°，分開40°。

2.2轉動鏡筒傾斜轉動手輪，可使鏡筒繞鏡筒傾斜運動軸傾斜運動，鏡筒傾斜轉動調節范圍：±30°。

2.3轉動左右畫片傾斜轉動手輪，可使畫片沿鏡筒軸旋轉±20°，“EX”為外旋，“IN”為內旋。

2.4轉動畫片上下移動手輪，可使畫片上下移動±10△。

2.5目鏡瞳距調節范圍：50mm～80mm。頜托及額架升降、移動可調。

3 電器性能

3.1照明燈閃爍有手動控制和自動控制兩種方式。自動閃爍方式有：

左右燈同時閃爍；

左右燈交替閃爍；

左右燈一只閃爍，另一只長亮或長滅。

3.2可選擇使用定時功能，定時選擇范圍：0～30分鐘。

3.3畫片照明亮度可調；可手動控制照明燈閃爍。

3.4閃爍頻率1～10檔可調。小閃爍頻率每分鐘30次±3次，步進30次±3次。

3.5自動閃爍方式，一周期中：

1/4亮  3/4滅；

1/2亮  1/2滅；

3/4亮  1/4滅。

4.儀器面板上的文字和標志清晰可見。外觀無明顯劃痕、破損等損傷。各調節旋鈕應靈活，緊固部位牢固。

5.同視機外形尺寸（長×寬×高）：450mm×280mm×400mm。機身重量：13kg。

6. 工作條件

 a) 環境溫度：5℃～40℃；

  b) 相對濕度：≤80；

c) 電源: 220V  50Hz；

d) 輸入功率：15VA；

e) 熔斷器：0.，φ5×20。

三、清潔保養

1.主機

清洗主機時清使用中性洗滌劑清洗，用軟布擦拭干凈。

2.下頜托

清洗下頜托時請使用中性洗滌劑清洗，被檢查者皮膚所接觸的部分，用７０％乙醇水溶液擦抹。

3.前額架

清洗前額架時請使用中性洗滌劑清洗，被檢查者皮膚所接觸的部分，用７０％乙醇水溶液擦抹。

4.電源線（電源插銷）

電源線上的灰塵、油污時，請使用干布擦拭干凈，使用濕布容易使電源線沾上水分而引起觸電、火災。

5.光學部分（目鏡頭）

目鏡頭上的臟物或灰塵時請使用專用的清潔布進行擦拭，注意不要劃傷鏡頭。

四、運輸和貯存環境條件

１．環境溫度：-40℃～55℃；

２．相對濕度：≤93；

３．大氣壓力：500hPa～1060hPa

   鏡筒手柄             2根

   外接電源線          1條

   鏡片托               2只

   防塵罩               １只

五．畫片目錄

Ｔ組——同時視畫片   5組

NO.1  熊貓進籠子    籠寬9°  熊貓寬7.5°

NO.2  狗進小房子  房高11.5°  門高8.5°  狗高5.5°  狗寬2°

NO.3  小圓圈重合于大圓之中   大環13°  小環2°

NO.4  正方形重疊在一起  外框10°  內框8°  三叉1°

NO.5  獅子進籠子    籠寬14°  獅子寬11°

Ｒ組——融像畫片   5組

NO.1  藍重疊手中有蘑菇后面有包袱  藍高14°  寬14°

NO.2  花重疊兩邊各有一只蝴蝶  花高8°  寬6°  蝴蝶2°

NO.3  米老鼠重疊前面有魚后面有缸  圖片高14°  寬17°

NO.4  中間小人重疊，共三人  小人高3.5°  圖片高8.5°

NO.5  豎線和點，豎線長14°，豎線和點之間的距離2°

Ｌ 組——立體視畫片   3組

NO.1  帶把手的桶   桶寬 9.5°  桶底 3.5°

NO.2  圈和中間的點遠近不同  大圈7.5° 中圈4°  白點2° 小圈2.5° 小圈的內圈1°

NO.3  太陽、月亮、星星和飛機   水平方向 2.8°    垂直方向 4°

S組——隨機點立體視畫片   5組

NO.1     60" 空心三角形

NO.2    100"十

NO.3    200"方形

NO.4    400"五星

NO.5    800"阿拉伯數字8

KAPPA角畫片   1組

旋轉肌畫片    1組

紅光畫片      1組
