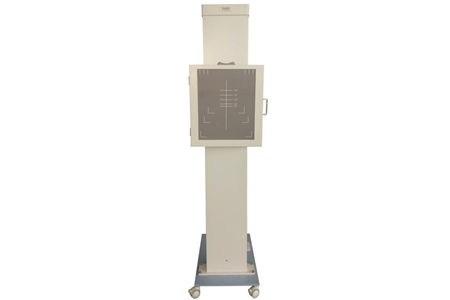

華銳電動攝片架（移動免安裝）

一、概述

 立式攝片架是X射線機的附屬設備，利用醫療機構已有的醫用X射線機與本裝置的組合作用，對人體的頭部、胸部、腹部、盆腔等部位進行攝片檢查，達到診斷病灶的目的。

本產品的通用名稱是攝片架。

本款攝片架增加了電動裝置，實現了攝片盒通過搖控裝置調節上下運動，實現*準定位；也就是電動攝片機

增加了可移動底座裝置，根據醫療機構的需要，本設備可以靈活移動至所需不同位置。

二、結構及技術參數

1. 結構

  本裝置由立柱組件、攝片盒組件、電動裝置、移動裝置等幾部分組成。

2. 技術參數

（1）攝片架行程不小于1000mm；

（2）承裝攝片暗盒*大尺寸：356mm×432mm（14〞×17〞）；

三、安裝和使用方法

3.1. 安裝操作

3.1.1將立柱放平后，將底座的四個螺孔與立柱底部的四個φ8.5的通孔*心對準后，用四顆M8的螺絲擰緊即可（圖1）所示,同時立柱與底座底部的標簽兩箭頭正對。（如放大圖所示）

移動底座                       局部放大圖                                                                                                                                                                              局部放大圖

             圖3.1

3.1.2將本裝置慢慢立起，放置于距球管180cm的平整硬質地面上，使攝片盒垂直*心與球管*心重合，保持?jǐn)z片的*佳清晰度；

3.1.3調整位置后，將前面兩剎車輪鎖住，此時將可以攝片。（剎車輪操作方法見3.2）

3.1.4按動遙控裝置開關，調整攝片盒至適宜高度。（遙控裝置使用方法見3.3）

3.1.5打開攝片盒盒門，將選用的片盒卡入攝片盒內，即可進行攝片。

3.2剎車輪操作方法：

3.2.1.剎車輪外形及剎車輪開關鍵如圖3.2.1所示；當按一下剎車開關鍵時，如圖3.2.2所示為剎車輪打開狀態---開關鍵底部位置綠色部隊減少時，輪子為自由狀態；此時，可以調整移動底座至所需位置；

3.2.2.當再次按一下剎車輪開關時，圖3.2.3所示,開關鍵底部位置綠色部分增多時，輪子為鎖緊狀態，此時移動裝置被鎖住，本裝置將無法移動；

                 剎車輪外形                              剎車輪打開狀態

             3.2.1 剎車輪外形                         圖3.2.2 剎車輪打開狀態

                剎車輪鎖止?fàn)顟B(tài)

              圖3.2.3 剎車輪鎖住狀態

3.3. 遙控裝置使用方法

按動遙控器，使攝片盒沿著推桿上升或者下降移動至所需要位置，即可開始攝片。

無線搖控器按鍵操作說明：按一下上升鍵（或者下降鍵）按鈕，攝片盒上升（或者下降），按暫停鍵，攝片盒將停止移動；按此方法調整攝片盒的位置。（如下圖3.4.a）

有線遙控器按鍵操作說明：按一下左鍵上升鍵（或者右鍵下降鍵）按鈕，攝片盒上升（或者下降），再按一下上升鍵（或者下降鍵）按鈕，攝片盒將停止移動；按此方法調整攝片盒的位置。（如下圖3.4b）

無線遙控器                                  有限遙控器

3.3a無線搖控器                        3.3b 有線遙控器

四、結構圖

攝片架背面圖                   攝片架正面圖

4.1攝片架背面局部圖                          4.2攝片架正面圖

五、注意事項

5.1. 安裝時力求攝片盒垂直*心與球管的重合度保持一致，否則會出現一邊明一邊暗的現象；

5.2. 確保會聚距離在180cm左右，以保持?jǐn)z片的清晰度；

5.3. 注意每月更換無線搖控器內電池，長時間不用，拿出電池；

5.4. 控制器注意防水、防潮；

5.5. 嚴禁外力推、拉、擠壓推桿，致使推桿變形而無法正常使用；

5.6. 移動裝置底座上不可站人，以防滑動摔倒。

六、 運輸和儲存環境條件

在運輸或儲存包裝狀態下，設備*須能在不超下列范圍的環境條件下放置15周以上；

溫度   -40℃～55℃；

濕度   ≤90﹪；

大氣壓力  500kpa～1060kpa；

儲存在無腐蝕氣體和通風良好的室內；

運輸過程保護好電機及推桿，防止擠壓、碰磕而損傷電機及推桿。

七、 維修及保養說明

7.1. 維修

（1）設備維修的有關規定，維修人員*須遵守。未經我方授權的維修人員，不得擅自維修設備；

（2）設備維修后，使用前*須檢查所有與*全有關的裝置；

（3）定期檢查導軌、滑塊等傳動部件，適量加潤滑脂。

加油方法：將如下圖7.1所示，滑塊1兩端均已安裝一注油嘴2，將專用油槍與注油嘴2連接；即可加注潤滑脂；

 注油嘴

 7.1 注油嘴

7.2. 保養

產品在使用過程中應注意保養，以確保產品正常工作，充分發揮其效能。

（1）機房經常保持清潔、干燥，經常擦拭各運動軌道表面，不得有塵土和雜物；

（2）按使用頻次，定期檢查導軌、滑塊、推桿等相對運動部件，滑塊內適量注入潤滑脂。

（3）定期檢查電機，控制器、搖控器等狀態，確認完好。

7.3. 建議

（1）無線搖控器電池每月更換一次，如長時間不用取出電池存放；

（2）控制器表面要防水、防潮；

（3）定期檢查搖控器，開關鍵無效時及時更換。

（4）產品發生故障后應由專業人員檢修。
